一、 產品概述

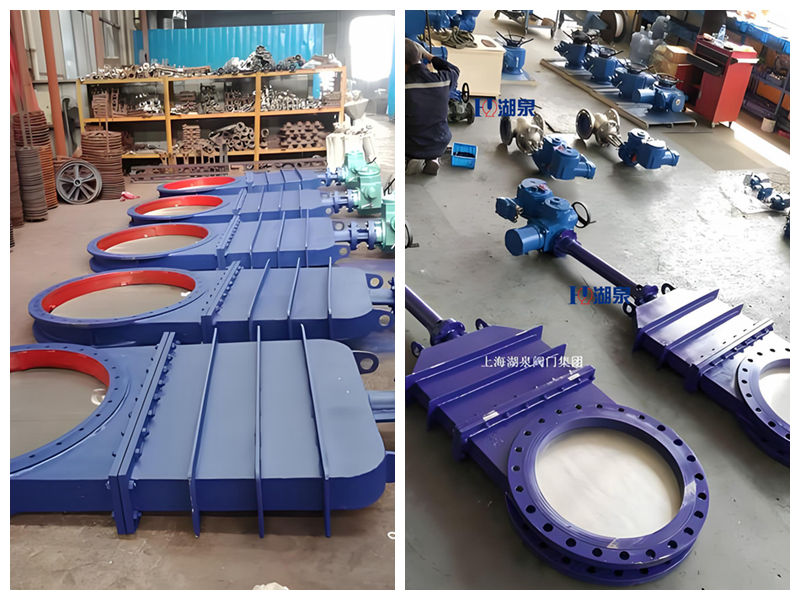

DN600 PZ973X 電動刀型閘閥（又稱電動漿液閥）是專為洗煤廠、礦山、電力及污水處理等工業領域設計的高性能切斷閥門。該閥門針對含固體顆粒、纖維、煤泥、灰渣等復雜介質工況優化，采用短結構、輕量化設計，具備耐磨性、防堵能力及密封可靠性。作為傳統閘閥、截止閥的升級替代產品，PZ973X系列在解決流阻大、易堵塞、維護難等問題上表現突出，特別適用于頻繁啟閉及排污場景。

二、 核心結構與工作原理

1. 刀刃式閘板設計

• ‌剪切功能‌：閘板底部加工成鋒利的刀刃狀，在關閉過程中能有效切斷介質中的纖維、紙漿、木漿及纏繞物，防止雜物堆積導致閥門卡死。
• ‌刮泥保護‌：閘板上端裝有硬聚四氟乙烯（PTFE）刮泥器，可刮除閥座密封面上的粉塵、砂礫等硬質顆粒，防止其進入填料盒，顯著延長閥桿和填料的使用壽命。

2. 全圓形直流通道

• ‌不存渣、不卡阻‌：閥體內部采用全圓形直通式設計，流道光滑無凹槽，介質通過時流速均勻，避免固體顆粒沉積或滯留，極大降低了堵塞風險。
• ‌低流阻系數‌：開啟狀態下，閘板完全移出流道，形成直通管道，流體阻力極小，有助于降低泵送能耗。

3. 密封機制

• ‌自密封與強制密封結合‌：依靠介質壓力將閘板壓向閥座實現自密封，或通過電動執行機構施加外力實現強制密封，確保雙向密封效果。
• ‌U型彈性密封條‌：閥體中腔底部設有凹槽并安裝彈性U型密封條（材質可選橡膠、PTFE增強聚四氟乙烯等）。關閉時閘板壓縮密封條進入凹槽，實現零泄漏；開啟時密封條彈起恢復平整，防止介質沉淀積存在凹槽內。

三、 主要技術參數 (DN600規格)

四、 材質選擇與耐腐蝕耐磨特性

• ‌閥體/閥蓋‌：可選用 WCB 鑄鋼、QT450-10 球墨鑄鐵或 GG25 灰鑄鐵，具備高強度和良好的剛性。
• ‌閘板‌：采用奧氏體不銹鋼 (304/316/316L) 或 2Cr13 不銹鋼，表面精磨拋光處理，耐腐蝕且摩擦系數低。
• ‌密封面‌：
  • ‌軟密封‌：增強聚四氟乙烯 (PTFE) 或丁腈橡膠，具有優異的耐化學腐蝕性和回彈性，適應含有酸堿成分的煤泥水。
  • ‌硬密封‌：硬質合金堆焊，適用于高溫或極高磨損工況。
• ‌閥桿‌：不銹鋼材質，抗彎曲強度高，配合防吹出結構，確保操作安全。

五、 產品優勢與應用價值

• ‌高效防堵，運行穩定‌：獨特的刀刃設計和全圓流道徹底解決了傳統閥門在輸送煤漿、尾礦時易堵塞、易卡死的痛點，減少非計劃停機時間。
• ‌耐磨壽命長‌：閘板與密封面的特殊處理及刮泥器設計，有效抵御固體顆粒沖刷，大幅延長閥門使用壽命，降低維護成本。
• ‌自動化控制便捷‌：配備高性能電動執行器，支持遠程集中控制、就地操作及手動應急操作。具備過力矩保護、開度指示等功能，易于接入DCS/PLC系統。
• ‌安裝維護簡便‌：對夾式結構重量輕、體積小，無需大型吊裝設備即可安裝；雙向密封設計使得維修時無需區分流向，簡化了現場作業流程。
• ‌環保節能‌：零泄漏設計防止介質外泄，符合環保要求；低流阻特性有助于節約能源。

六、 典型應用場景

• ‌洗煤廠‌：煤泥水輸送管道、精煤/中煤/矸石排放管路、浮選系統介質控制。
• ‌礦山選礦‌：尾礦排放、礦漿輸送、分級機底流控制。
• ‌電力行業‌：電廠脫硫脫硝石膏漿液、灰渣水處理。
• ‌污水處理‌：污泥輸送、沉淀池排泥、污水截流。
• ‌其他行業‌：造紙紙漿輸送、化工腐蝕性漿料、食品谷物輸送等。

七、 選型與訂貨須知

• ‌具體口徑與壓力等級‌：如 DN600, PN1.0MPa。
• ‌介質特性‌：明確介質名稱、濃度、溫度、是否含有硬質顆?；蚶w維。
• ‌連接標準‌：注明法蘭標準（GB, ANSI, JIS, DIN等）或?qū)A式具體要求。
• ‌電源與控制要求‌：電壓等級、防爆等級需求（如有）、是否需要反饋信號（4-20mA）或智能定位器。
• ‌材質特殊要求‌：如對耐腐蝕性有更高要求，建議指定不銹鋼牌號或特種涂層。

‌
