產品名稱：電動截止閥J941H-40C dn200直通式[ 2021-10-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動截止閥J941H-40C dn200直通式產品介紹

上海湖泉閥門集團有限公司生產的dn200法蘭連接的電動截止閥適用于公稱壓力PN1.6~16MPa，工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。法蘭截止閥閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

二、電動截止閥J941H-40C dn200直通式產品結構特點

1、電動截止閥閥瓣、閥座密封面采用鈷基硬質合金堆焊而成，抗擦傷性能好，使用壽命長。
2、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
3、可采用各種配管法蘭標準及法蘭密封面型式，電動截止閥J941H-40C dn200直通式滿足各種工程需要及用戶要求。
4、截止閥閥體材料品種，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，電動截止閥密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

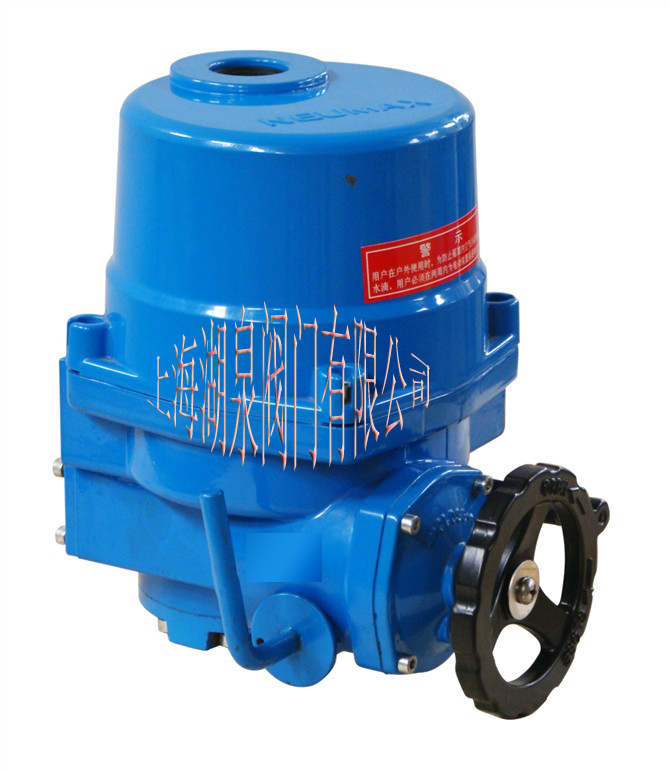

6、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

三、電動截止閥J941H-40C dn200直通式產品主要性能規范試驗壓力

公稱壓力		1.6	2.5	4.0	6.4	10.0	16.0
試驗壓力(Mpa)	殼體強度試驗	2.4	3.8	6.0	9.6	15	24
	上密封試驗	1.8	2.8	4.4	7.0	11	18
	密封試驗	1.8	2.8	4.4	7.0	11	18

四、電動截止閥J941H-40C dn200直通式產品使用范圍

產品類型	適用介質	適用溫度(℃)
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤425℃
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤450℃
J41W-P型 J941W-P型	硝酸類	≤2000℃
J41W-R型	醋酸類	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

五、電動截止閥J941H-40C dn200直通式產品主要零件材料

產品類別	零件名稱
產品類別	閥體閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41HY-C型 J941HY-C型	25、WCB	鉻不銹鋼	2Cr13 25	H:不銹鋼 Y:鈷基硬質合金剛	鋁青銅	柔性石墨	碳鋼	可鍛鑄鐵
J41W-P型 J941W-P型	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼			不銹鋼
J41W-R型	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼			不銹鋼
J41Y-I型 J941Y-I型	鉻鉬鋼	鉻鉬鋼	鈷基硬質 合金鋼	鈷基硬質合金鋼			合金鋼

公稱通徑DN(mm)	主要外形尺寸和連接尺寸			重量
公稱通徑DN(mm)	L	H	Do	重量
J41H-16Y
10	130	198	120	4.7
15	130	218	120	5.2
20	150	258	140	7.1
25	160	275	160	7.4
32	180	280	180	8.5
40	200	330	200	12.5
50	230	350	240	14
65	290	400	280	22.5
80	310	355	280	29
100	350	415	320	32.5
125	400	460	360	80
150	480	510	400	93.5
200	600	710	400	180
250	650	786	450	440
300	750	925	500	648

公稱通徑DN(mm)	主要外形尺寸和連接尺寸				電動裝置	重量(Kg)
公稱通徑DN(mm)	L	H手	H電	Do手	電動裝置	手動	電動
J41H-25J941H-25YY
10	130	198	-	120	-	4.9	-
15	130	218	-	120	-	5.4	-
20	150	258	-	140	-	7	-
25	160	275	-	160	-	7.4	-
32	180	280	-	180	-	8.5	-
40	200	330	-	200	-	12.5	-
50	230	350	645	240	DZW10I	16	50
65	290	355	690	280	DZW10I	25	62
80	310	400	715	280	DZW15I	30	67
100	350	415	770	320	DZW20	34.5	73
125	400	460	780	360	DZW30	89	127
150	480	510	875	400	DZW45	98	215
200	600	710	967	400	DZW60	180	322
250	650	786	-	450	-	446	-
300	750	925	-	500	-	654	-
