產品名稱：手動閘閥Z41H-16C dn200(生產廠家)[ 2023-12-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

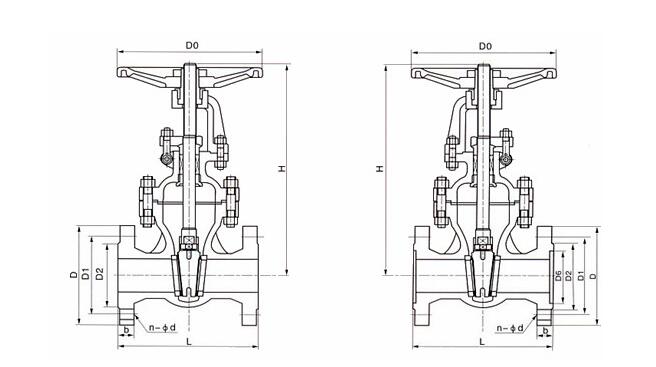

結構圖片

一、手動閘閥Z41H-16C dn200(生產廠家)介紹

上海湖泉閥門集團有限公司Z41H手動鑄鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。廣泛用于自來水廠、石油、化工、制藥、電力、消防、環保水處理等行業,在公稱壓力≤1.6Mpa的蒸氣、水、油品類介質的管路上作啟閉作用。按閘閥的構造將閘閥可分為：（1）平行式閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。在平行式閘閥中，以帶推力楔塊的結構zui常為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。（2）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。密封面的傾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。一般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。

二、手動閘閥Z41H-16C dn200(生產廠家)適用范圍

殼體材料	適用介質	適用溫度
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

三、手動閘閥Z41H-16C dn200(生產廠家)性能規范

公稱壓力（MPa）	試驗壓力（MPa）
公稱壓力（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

公稱通徑DN（mm）	主要外形尺寸及連接尺寸
公稱通徑DN（mm）	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300
