一、 產品概述

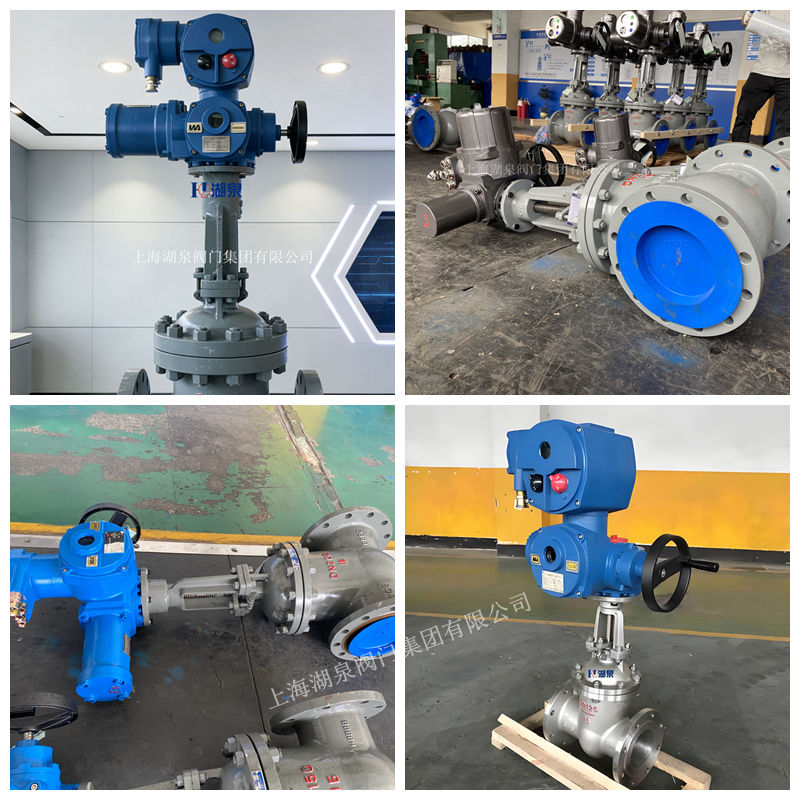

MZ941H系列礦用隔爆型電動閘閥是專為煤礦井下及易燃易爆環境設計的高安全性流體控制設備。該閥門集成了高性能多回轉電動執行機構與硬密封閘閥本體，具備國家煤礦安全標志認證（MA標志），符合《爆炸性環境用防爆電氣設備通用要求》及相關行業標準。產品支持RS485總線通訊控制，可實現遠程自動化監控與智能調節，廣泛應用于煤礦井下水泵房排水系統、瓦斯抽放系統及各類腐蝕性或易燃介質的截斷與接通。

二、 主要技術參數

• ‌型號‌：MZ941H-16C/25C/40C/64C/100C（壓力等級可選）
• ‌公稱通徑‌：DN200
• ‌連接形式‌：法蘭連接（符合JB/T79-94標準）
• ‌結構形式‌：直通式、雙向密封
• ‌密封材質‌：硬質合金（鈷鉻鎢等離子噴焊），耐磨損、抗擦傷
• ‌閥體材質‌：碳鋼（C型）、不銹鋼（P型）等，適應不同介質
• ‌電源電壓‌：AC380V / AC660V（可根據礦井電網定制）
• ‌防護等級‌：IP68（高防水防塵，適應井下潮濕環境）
• ‌防爆標志‌：ExdI Mb（煤礦用隔爆型）或 ExdIIBT4（工廠用）
• ‌通訊接口‌：RS485 Modbus RTU協議（支持遠程總線控制）

三、 核心功能與特點

1. 智能一體化控制

• ‌全中文液晶顯示‌：配備高清LCD顯示屏，實時顯示閥門開度、工作狀態、故障代碼及參數設置，操作直觀便捷。
• ‌多種控制模式‌：支持開關型（開關量信號）、調節型（4~20mA模擬量信號）及RS485總線型控制。可通過PLC、DCS系統實現集中自動化控制。
• ‌相序自動糾正‌：執行機構具備電源相序自動識別與校正功能，防止因接線錯誤導致電機反轉損壞。

2. 多重安全保護機制

• ‌缺相保護‌：當電源出現缺相時，自動切斷輸出，保護電機免受燒毀。
• ‌過力矩保護‌：內置瞬間過力矩檢測，當開啟或關閉過程中遇到異常阻力（如異物卡阻），立即停止動作并報警，避免機械損傷。
• ‌電子互鎖保護‌：在執行當前指令期間，若接收到反向指令，系統將保持當前動作直至完成后再執行下一指令，防止邏輯沖突。
• ‌禁動延時保護‌：有效緩沖機械慣性帶來的反作用力，延長閥門使用壽命。

3. 高可靠性結構設計

• ‌硬密封結構‌：閥座與閘板密封面采用硬質合金堆焊，硬度高、耐腐蝕，確保在含顆粒介質中長期使用仍保持良好密封性能。
• ‌雙閘板萬向頂結構‌：閥瓣采用中間帶萬向頂?shù)碾p閘板設計，能自動調整與閥座的吻合度，補償安裝誤差，保證零泄漏。
• ‌手動/電動切換‌：配備手輪操作機構，在斷電或緊急情況下可輕松切換至手動模式進行啟閉，確保應急處理能力。

四、 應用場景

• ‌煤礦井下排水系統‌：用于主排水泵房的進出口管路控制，配合KXBC礦用隔爆型控制箱接入DCS系統，實現水泵房無人值守自動化運行。
• ‌瓦斯抽放與通風系統‌：適用于含有瓦斯、煤塵等爆炸性氣體的環境，嚴格控制氣流方向與流量。
• ‌化工與污水處理‌：在水、油品、蒸汽、酸堿溶液及含硫天然氣等腐蝕性介質的管道中作為截斷或調節元件。

五、 訂貨與安裝須知

• ‌選型確認‌：請明確介質類型、工作壓力（PN16-PN100）、溫度范圍及控制方式（開關/調節/總線）。
• ‌初始調試‌：初次安裝后，務必先手動將閥門開啟至約50%位置，再接通電源測試，以防電機相序接反造成設備損壞。
• ‌安裝方向‌：建議電機水平安裝，避免垂直倒裝導致潤滑不良；閥門可安裝在管道任意位置，但需考慮操作空間與維護便利性。
• ‌合規要求‌：本產品必須持有有效的煤安證（MA標志）方可進入煤礦井下使用，確保符合國家安全生產法規。
