產品名稱：ZDLM型電子式電動套筒調節閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
ZDLM型電子式電動套筒調節閥：由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大 器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流 量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
產品性能參數：
ZDLM型電子式電動套筒調節閥主要性能參數 公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數Kv 10 20 25 40 63 100 155 250 370 580 900 1300 行程mm 16 25 40 60 100 100 公稱壓力(MPa) 1.6，2.5、4.0、6.4MPa 閥體可選材質 WCB、CF8,CF3,CF3M,CF8M 閥芯可選材質 304,316 允許壓差△MPa ≤公稱壓力MPa 流量特性 等百分比特性，線性特性和快開特性 基本誤差% ±2.5 回差% 2.5 死區% 1.0 始終點偏差% ±2.5 額定行程偏差% 2.5 允許泄漏量Q Kv值的0.05% 可調范圍 50:1 配電動執行器型號 PSL PSL201 PSL202 PSL204 PSL208 PSL312 3810L SA－08 381LSA－20 381LSB－30 381LSB－50 381LSC－65 公稱壓力介質溫度閥體材料 1.6MPa 常溫－20℃~＋200℃ 鑄鐵HT200 4.0MPa 常溫－20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3 中溫-40℃~＋450℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3 6.4MPa 常溫－20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3 中溫-40℃~＋450℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3 產品訂貨須知：
一、① 電子式電動套筒調節閥產品名稱與型號② 電子式電動套筒調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的 電子式電動套筒調節閥型號，請按 電子式電動套筒調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.idcitw.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品外形及結構尺寸：
ZDLM型電子式電動套筒調節閥主要外形及結構尺寸 DN L H1 H PN(MPa) 常溫 中溫 1.6 6.4 25
185 200 110 704 855 40 220 235 125 747 898 50 250 265 131 755 906 65 275 295 171 835 986 80 300 320 189 882 1033 100 350 400 208 920 1071 150 450 550 275 1117 1332 200 550 670 320 1310 1516 250 640 810 390 1420 1626 300 880 950 450 1520 1726

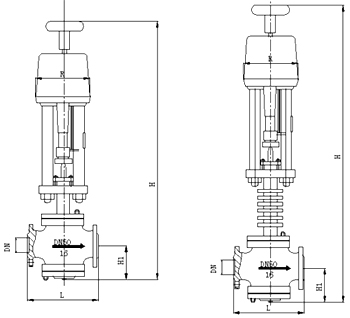

ZDLM型電子式電動套筒調節閥結構圖
