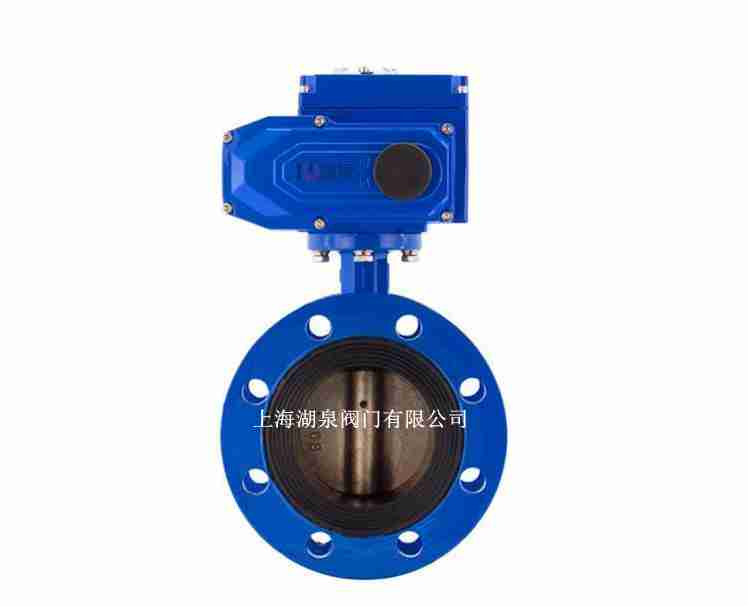

電動蝶閥d941x-10c-200的技術參數
根據《JB/T 308-2004閥門型號編制方法》的規定：
D＝蝶閥
9=傳動方式：電動
4＝連接方式：法蘭
1＝結構形式：中心垂直板
X代表密封副至少有一種是橡膠，也有可能是閥體內襯膠，也有可能是蝶板上的密封圈是橡膠。
10=壓力等級：1.0MPa
C=閥體材料：碳鋼
200=口徑
上海湖泉閥門有限公司電動蝶閥d941x-10c-200是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種電動閥門。電動蝶閥不僅結構簡單、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域。隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。 重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，具有良好的流體控制特性和關閉密封性能。 公稱壓力或壓力級：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公稱通徑或口徑：DN40～2000 連接方式：法蘭連接、對夾連接、對焊連接及凸耳對夾連接適用溫度：-196℃～700℃ 驅動方式：手動、蝸輪傳動、氣動、電動、、電液聯動閥體材料：HT200、WCB、ZG1Cr18Ni9Ti、Z、CF3(304L)、CF8M(316)、CF3M(316L)。 D941X-16C DN40/D941X-16C DN50/D941X-16C DN65/D941X-16C DN80/D941X-16C DN100/D491X-16C DN125/D41X-16C DN150/D941X-16C DN200/D41X-16C DN250/D9941X-16C DN300/D941X-16C DN350/D41X-16C DN400/D941X-16C DN450/D71X-10C DN40/D71X-10C DN50/D71X-10C DN65/D971X-10C DN80/D971X-10C DN100/D71X-10C DN125/D71X-10C DN150/D71X-10C DN200/D971X-10C DN250/D71X-10C DN300/D791X-10C DN350/D71X-10C DN400/D71X-16C DN40/D71X-16C DN50/D971X-16C DN65/D971X-16C DN80/D71X-16C DN100/D71X-16C DN125/D71X-16C DN150/D71X-16C DN200/D71X-16C DN250/D971X-16C DN300/D71X-16C DN350/D71X-16C DN400/ D71X-16C DN450/D41H-10CP DN40/D41H-10CP DN50/D41H-10CP DN65/D41H-10CP DN80/D41H-10CP DN100/D41H-10CP DN125/D41H-10CP DN150/D941H-10CP DN200/D941H-10CP DN250/ D41H-10CP DN300/D41H-10CP DN350/D941H-10CP DN400/D41H-16CP DN40/D41H-16CP DN50/D941H-16CP DN65/D41H-16CP DN80/D941H-16CP DN100/D41H-16CP DN125/D941H-16CP DN150/D41H-16CP DN200/D41H-16CP DN250/ D41H-16CP DN300/D41H-16CP DN350/D41H-16CP DN400/D941H-25CP DN40/D41H-25CP DN50/D941H-25CP DN65/D41H-25CP DN80/D41H-25CP DN100/D41H-25CP DN125/D41H-25CP DN150/D941H-25CP DN200/D41H-25CP DN250/ D41H-25CP DN300/D41H-25CP DN350/D41H-25CP DN400/D971H-10CP DN40/D971H-10CP DN50/D71H-10CP DN65/D71H-10CP DN80/D71H-10CP DN100/D71H-10CP DN125/D71H-10CP DN150/D71H-10CP DN200/D971H-10CP DN250/ D71H-10CP DN300/D971H-10CP DN350/D71H-10CP DN400/D971H-16CP DN40/D71H-16CP DN50/D71H-16CP DN65/D71H-16CP DN80/D71H-16CP DN100/D71H-16CP DN125/ D971H-16CP DN150/D71H-16CP DN200/D971H-16CP DN250/D71H-16CP DN300/ D971H-16CP DN350/D71H-16CP DN400/D71H-25CP DN40/D971H-25CP DN50/D71H-25CP DN65/D71H-25CP DN80/D971H-25CP DN100/D71H-25CP DN125/D971H-25CP DN150/ D71H-25CP DN200/D971H-25CP DN250/D71H-25CP DN300/D71H-25CP DN350/D971H-25CP DN400 電動蝶閥d941x-10c-200的技術參數是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，上海湖泉閥門有限公司擁有多年生產經驗蝶閥的歷史并有部分產品在不斷吸引外資技術和運用的基礎上獲得了市政和用戶的青睞。產品符合國家GB/T13927-92閥門壓力試驗標準。它廣泛應用于電力、環保、化工、鋼廠、石油等行業的工業過程自動控制系統中。
①電動蝶閥d941x-10c-200閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
②電動蝶閥d941x-10c-200具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
③電動蝶閥d941x-10c-200均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
電動蝶閥d941x-10c-200的技術參數主要外形及連接尺寸：

公稱通徑(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
