球閥型號規格尺寸對照表的幾點要求知道嗎？球閥規格型號尺寸大全 球閥是一種非常常見的閥門,它的結構簡單,安裝和維護都很方便。球閥的規格型號尺寸有多種,可以根據實際的使用環境選擇不同的規格型號...球閥型號規格尺寸表是指球閥根據不同的材質、壓力等特性以及應用場景的不同而制定的一套統一的類型標準。通常包括球閥的口徑、壓力等級、連接方式、結構類型等...球閥型號規格尺寸表如下：1.四分球閥：公稱通徑為DN15，公稱壓力為1.6MPa，材質為鑄鐵的球閥。2.六分球閥：公稱通徑為DN20，公稱壓力為1.6MPa，材質為鑄鐵的球閥。3.一寸球閥：公稱通徑為DN25，公稱壓力為1.6MPa，材質為鑄鐵的球閥。4.兩寸球閥：公稱通徑為DN40，公稱壓力為1.6MPa，材質為鑄鐵的球閥。5.鍛鋼球閥：公稱通徑為DN50，公稱壓力為1.6MPa，材質為鍛鋼的球閥。6.絲扣球閥：公稱通徑為DN15，材質為不銹鋼，公稱壓力為1.0MPa，絲扣連接的球閥。


球閥型號規格尺寸表

1、公稱壓力或壓力級：PN1．0－32．0MPa、ANSICLASS150－900、JIS10－20K；

2、公稱通徑或口徑：DN6～900、NPS1／4～36。

球閥（Ballvalve），啟閉件（球閥）由閥桿驅動，并繞球閥軸作旋轉運動的閥門。也可用于流體的調節和控制，硬密封v型球閥的v型球芯和硬面金屬閥座具有較強的剪切力，特別適用于含有纖維、微固體顆粒等介質。

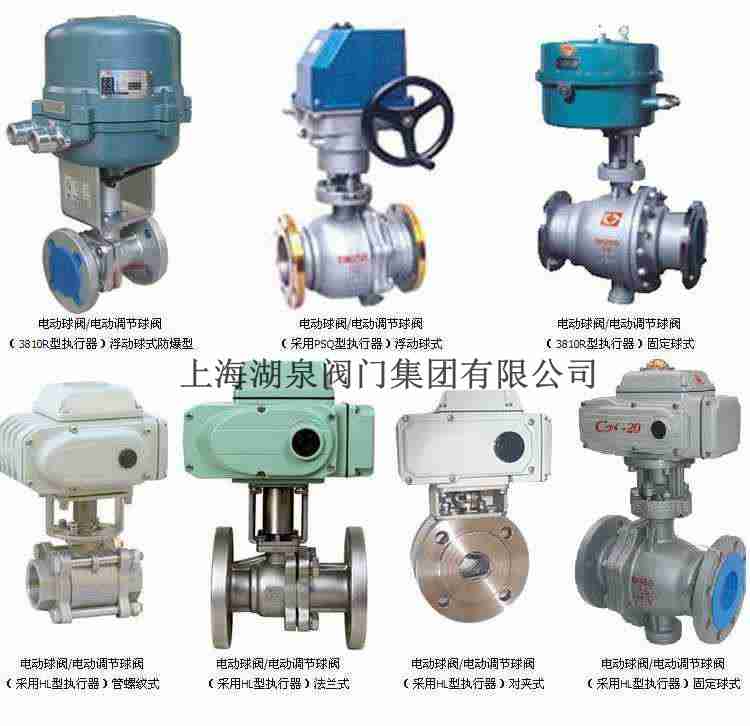

管道中的多通球閥不僅能靈活控制介質的合流、分流和流向開關，還能關閉任一通道，使另外兩個通道連通。這種類型的閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。


常用的球閥型號：

V型球閥型號：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H。

保溫球閥型號：BQ41F、BQ641F、BQ941F。

不銹鋼球閥型號：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H。

襯氟球閥型號：Q41F46、Q641F46、Q941F46。

低溫球閥型號：DQ41F、DQ41H、DQ41V。

對夾式球閥型號：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H。

高溫球閥型號：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL。

固定球閥型號：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W。

渦輪球閥型號：Q341F、Q341H、Q341W、Q341Y。

焊接球閥型號：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H。

偏心半球閥型號：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V。

上裝式球閥型號：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F。

三通球閥型號：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H。

四通球閥型號：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

球閥的參數等級：

1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；

3、連接方式：法蘭、對焊、螺紋、承插焊等；

4、適用溫度：-196℃～540℃；

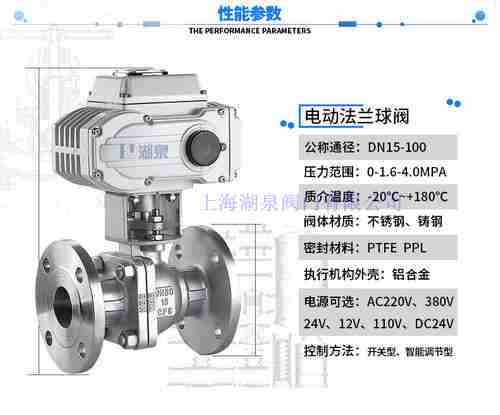

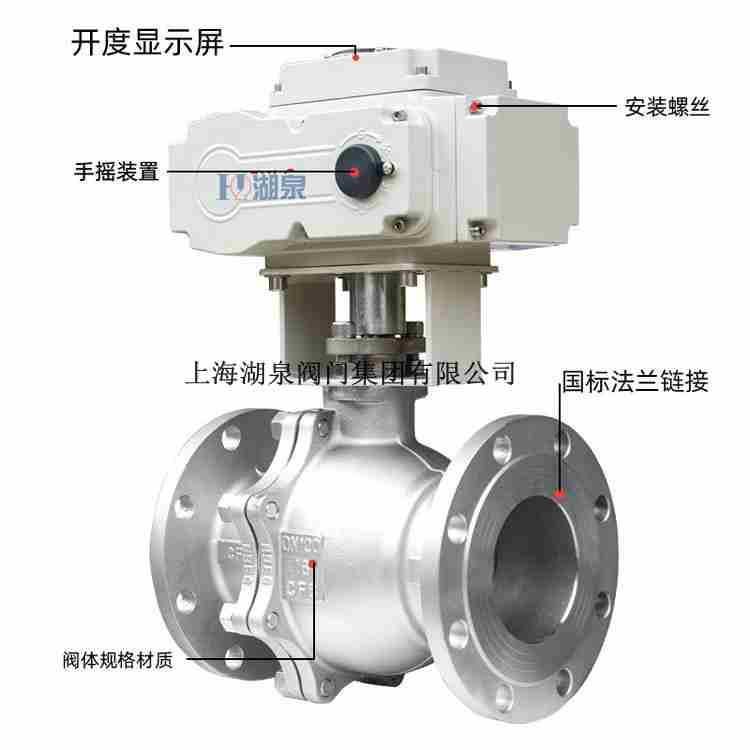

5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；

6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
