電動控制閥門型號、原理、接線圖

[ 2021-07-15 ]

談?wù)勲妱?dòng)控制閥門型號、原理、接線圖
電動控制閥門型號

ZAZP型電動直通單座調節閥　ZAZN電動直通雙座調節閥

ZAZM/P電動套筒調節閥
ZAZQX型電動三通合流（分流）調節閥
ZAZS型電動角型調節閥
ZAZS型電動角型調節閥
HTNT961Y減溫水調節閥
ZAZT、ZAZTC型電動隔膜調節閥
ZAZPF46-10W型電動襯氟波紋管調節閥
ZDLP型電子式電動單座調節閥
ZDLN型電子式電動雙座調節閥
ZDLM(P)型電子式電動精小型套筒調節閥
ZDZDLPM型智能型電動調節閥
ZDLQ、ZDLX型電子式電動三通調節閥
ZDLW電子式電動調節閥。

電動控制閥門原理

電動控制閥門是由兩在部份組成，一部份是電動執行器，一部份是閥門，閥門的開關動力來源于電動執行器，并且電動執行器上有兩組行程開關，電動閥初次運行時，需要設定開關閥的行程，行程設定好后，可以達到開到位時電動執行機構自動停止，關到位后電動執行器也可以自動停止，達到自動化控制。電動控制閥節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
工作電源：DC24V,AC220V,AC380V等電壓等級。
輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）。
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

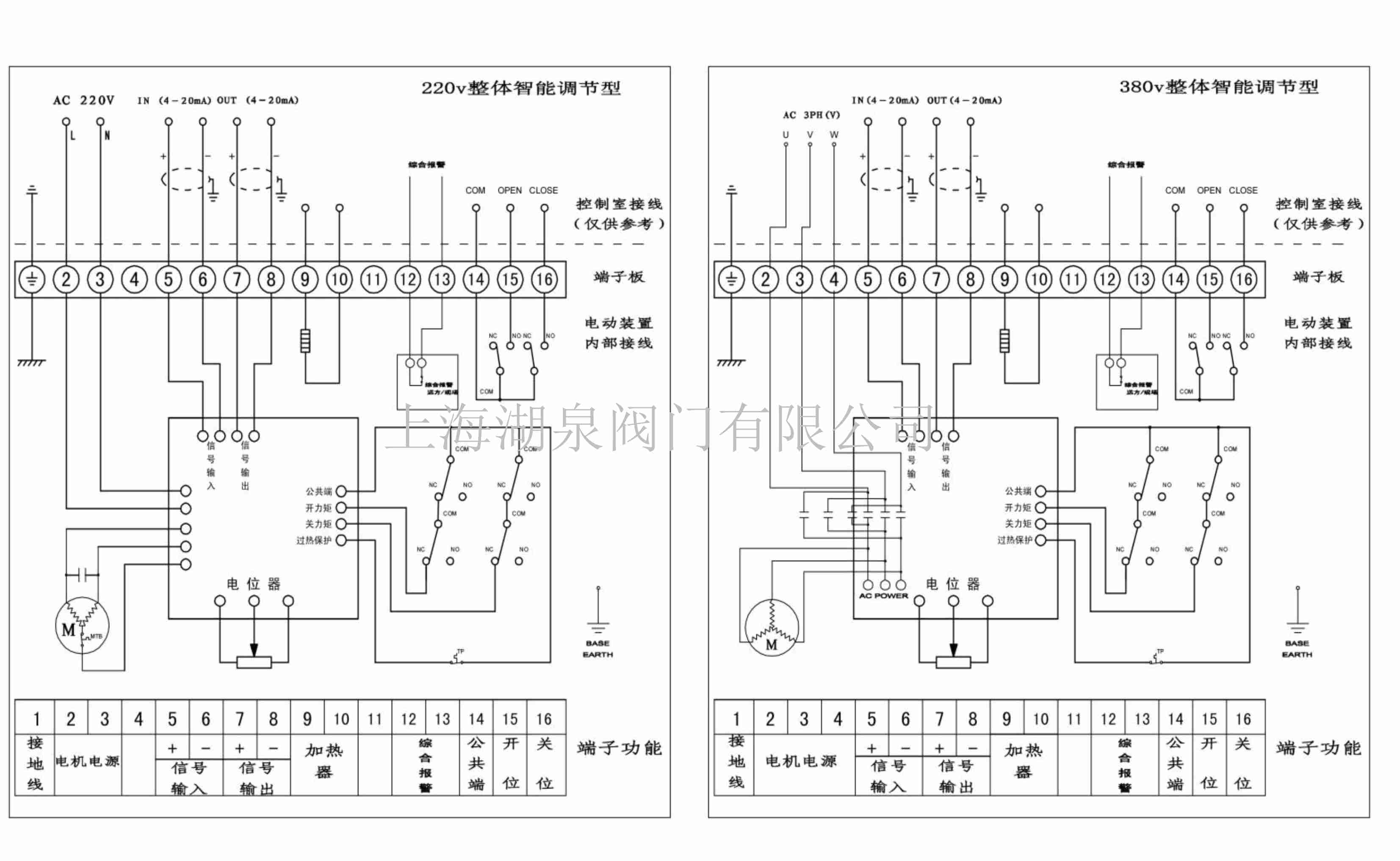

電動控制閥門接線圖
