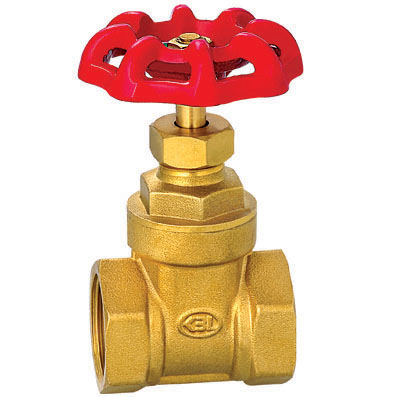

產品名稱：黃銅絲口閘閥[ 2013-09-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

本公司所生產的“上SQ泉”牌黃銅絲口閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用螺紋、法蘭，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為 DN10-100mm，材質可選用黃銅、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！

產品規格型號：

黃銅絲口閘閥型號: Z15W-16T

黃銅內螺紋閘閥型號: Z15W-16T(美制)

黃銅焊接閘閥型號: Z65W-16T(美制)

黃銅足通孔閘閥型號: Z15W-20T

黃銅絲扣閘閥型號: Z15W-16T

黃銅法蘭閘閥型號: Z45W-16T

黃銅卡套閘閥型號: Z95W-16T

黃銅外螺紋閘閥型號: Z25W-16T

帶鎖閘閥型號: Z15W-16T

水表閘閥型號:Z15W-16T

產品外形及連接尺寸：

黃銅絲口閘閥螺紋連接主要規格尺寸
DN	SIZE	A	B	C	D	G
10	3/8	42	9.5	66.5	45	3/8
15	1/2	43	12.8	71	54	1/2
20	3/4	46	17.5	77	54	3/4
25	1	53	22	89	60	1
32	11/4	55	27	101	68	11/4
40	11/2	58	34	111	72	11/2
50	2	66.5	45	128	80	2

黃銅絲口閘閥法蘭連接主要規格尺寸
DN	15	20	25	32	40	50	65	80	100
A	81	90	100	110	120	120	140	160	180
B	15	20	25	32	38	45	55.5	67.5	90
C	78.5	88.5	97.5	124.5	137.5	1365	166	196.5	239.5
D	60	60	60	80	80	108	126	179	200
D1	95	105	115	140	150	160	180	195	215
￠D	14	14	14	18	18	18	18	18	18
n	4	4	4	4	4	4	4	8	8
